Features:

Die wichtigsten Motor- und Fahrzeugdaten im Überblick:

• Motor Drehzahl
• Wassertemperatur
• Öltemperatur und Öldruck
• Getriebetemperatur
• Ansaugluft Temperatur
• Geschwindigkeit
• Gang (berechnet aus Geschwindigkeit und Drehzahl)
• Lambda-Wert / AFR
• Ladedruck IST und SOLL
• Zündwinkel
• Kupplungstemperatur des hinteren Differentials
• 4x Reifendruck
• 4x Reifentemperatur
• integrierter Performance Meter (Zeiten messen 0-100, 100-200, 0-200)
•  permanentes Datenlogging
•  Integrierter Schaltblitz oder optional als externes Modul
•  individuelle Warnungen
•  Motorfehler-/codes lesen (im Klartext) und auch löschen
•  die Lüftungsdüse hat nach wir vor Funktion aufgrund von einem intelligentem Design
•  Linkslenker- als auch Rechtslenkerversion verfügbar
•  Einfache Anbindung an die OBD-Schnittstelle



Die brandneue Generation der CANchecked-Displays bietet:

• Verbesserte Grafik mit besserem Anti-Aliasing
• Wischen (swipen) statt Tippen
• Die Widgets sind genauer einstellbar
• Neue Warnung-Popup Funktionen

Was ist CANchecked? CANchecked Displays, Messgeräte, Software und Sensoren ermöglichen die visuelle Darstellung wichtiger Motordaten, wie Öltemperatur, Ladedruck, Abgastemperatur etc. Dies kann entweder über OBD 2 (abhängig von den ECU-Werten) oder über zusätzliche analoge Sensoren erfolgen. Darüber hinaus können Funktionen wie Ladedruckregelung und Haldexregelung (VAG Haldex erste Generation) durch Lizenzen zusätzlich erworben werden.


Features:

- 3.2 Zoll kapazitives Touch-Display
- OBD 2 Werte können angezeigt werden (Adapterkabel im Lieferumfang enthalten)
- 8GB SD Speicherkarte
- Bis zu 10 frei konfigurierbare Anzeigeseiten
- Anschluss über OBD2 Autoanschluss
- Zwei digitale und vier analoge Eingänge für 0 - 5V Sensoren (z.B. Öldruck, Kraftstoffdruck, Abgastemperatur (mit Adapter) und Ladedruck)
- Integrierter Schaltblitz
- Performance Meter (misst z.B. die Zeit von 100-200 km/h)
- Individuelle minimale und maximale Warnwerte
- Popup-Funktion bei Über- oder Unterschreitung von Warnwerten
- Bildschirmhelligkeit einstellbar


Views:

- 10 Seiten freie Konfiguration
- Bis zu 17 Widgets pro Seite
- 10 verschiedene Widgets (Digitalzahl, Balken, Geschwindigkeit, Einzelzeiger, Log, Tableswitch, Bild (von SD-Karte), Zahl, Kreisanzeige, Haldex)
- Widgets per Drag'n'Drop verschiebbar und größenveränderbar
- Abhängig von den Widgets sind Farbanpassung möglich

Als Alternative steht der Online-Konfigurator zur Verfügung. Hier können die Ansichten vorab erstellt und dann über die Exportfunktion auf die SD-Karte kopiert werden.



Software:

Mit der DSS - Display Setup Software kannst du dein Display komplett individualisieren - eigene Ansichten, alle Warnungen einrichten, Sensoren umbenennen, eigene Bilder und vieles mehr:


Performance Monitor

• Die Hochgeschwindigkeits CAN-Integration ermöglicht Ihnen den Zugriff auf bis zu 64 Fahrzeugsensoren, die Sie in Echtzeit anzeigen können. Über den 3.2"/3.2"-Touchscreen können Sie Sensoren im Handumdrehen austauschen und mit der DSS-Software benutzerdefinierte Bereiche und Warnmeldungen einrichten.

Diagnose Funktion

• Wischen Sie von einer beliebigen Seite nach unten, um den Fehlerspeicher sofort zu diagnostizieren. CANchecked kann Codes für Motor, ABS, Getriebe, ESP, TPMS und andere Systeme lesen, diagnostizieren und löschen.

Daten Loggen

• Einfacher Zugriff auf das Protokoll bei Bedarf und Speicherung auf der internen SD-Karte.

Plug & Play Installation

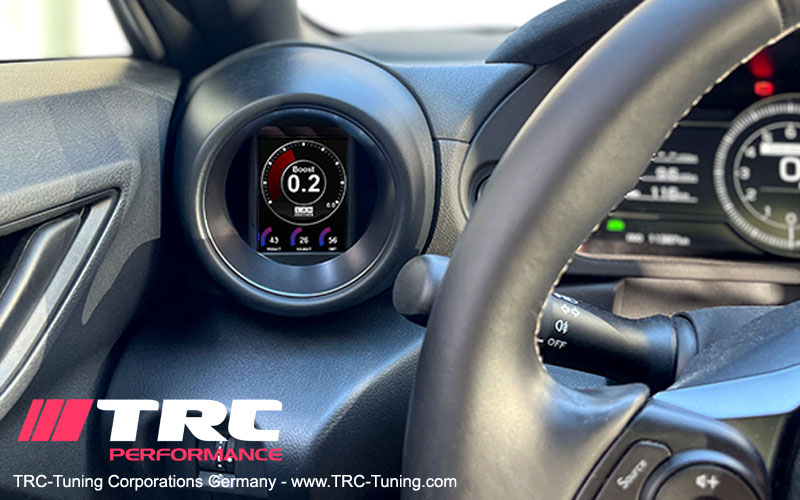

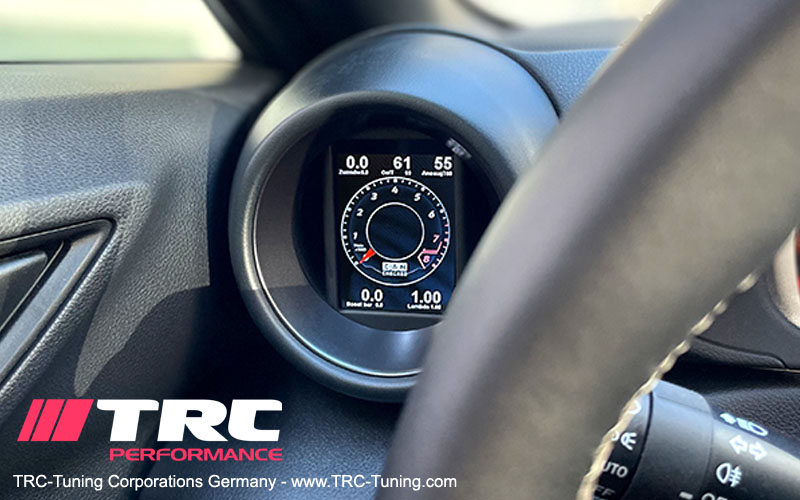

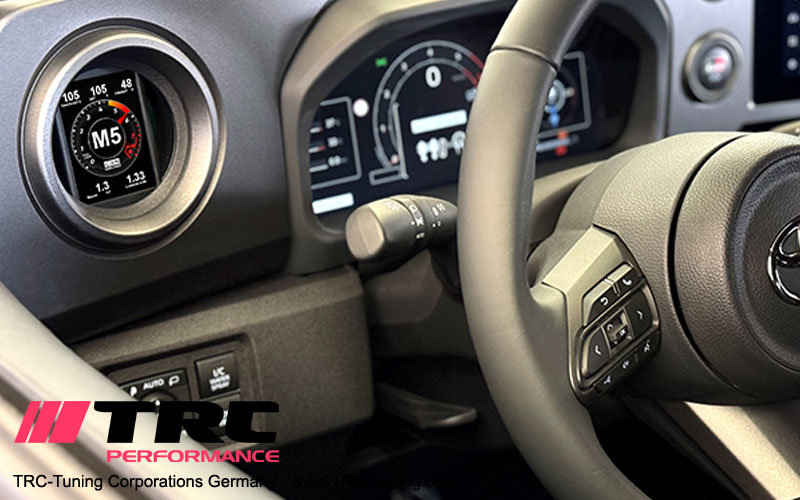

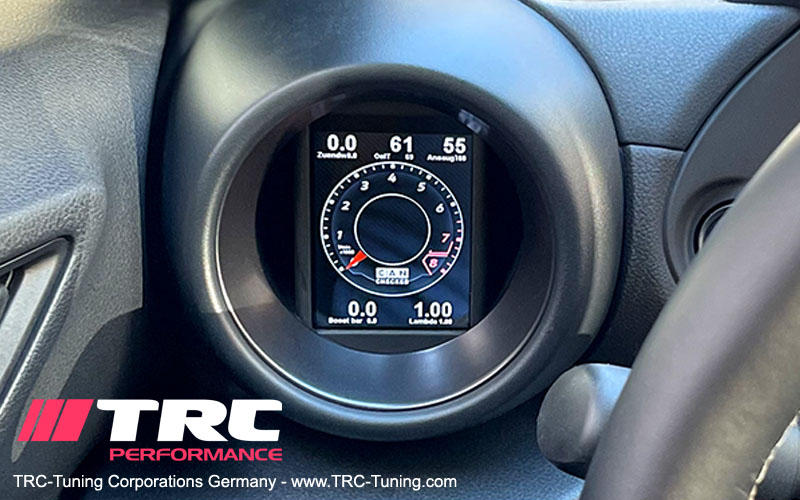

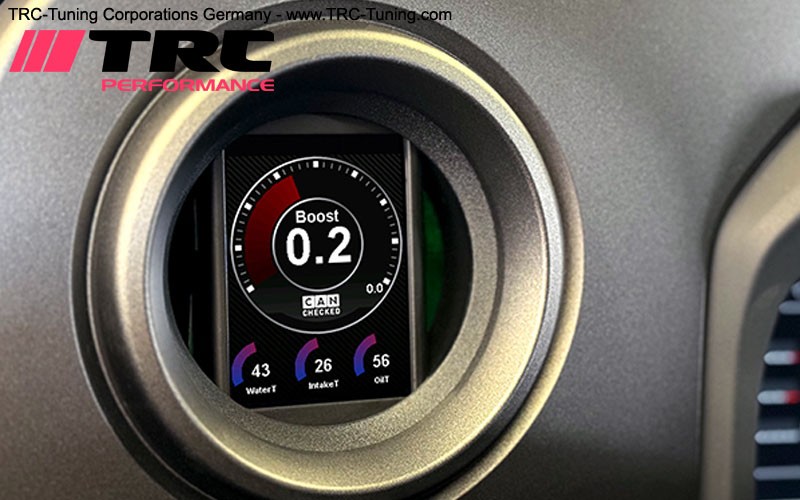

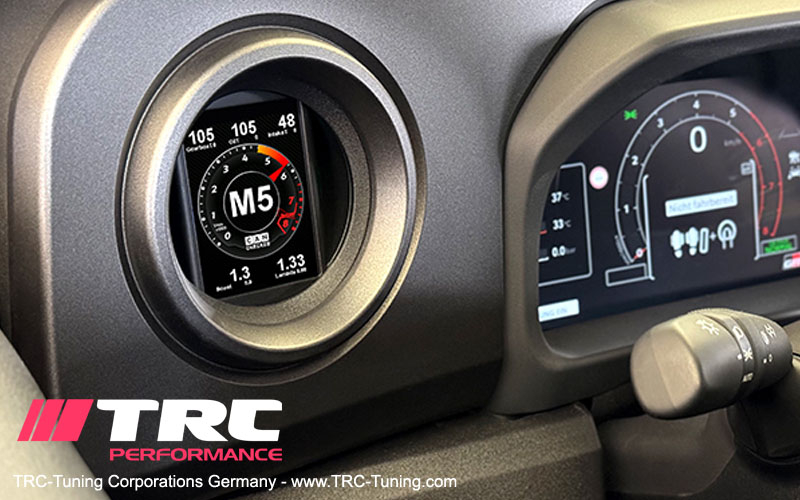

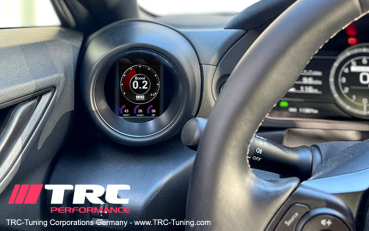

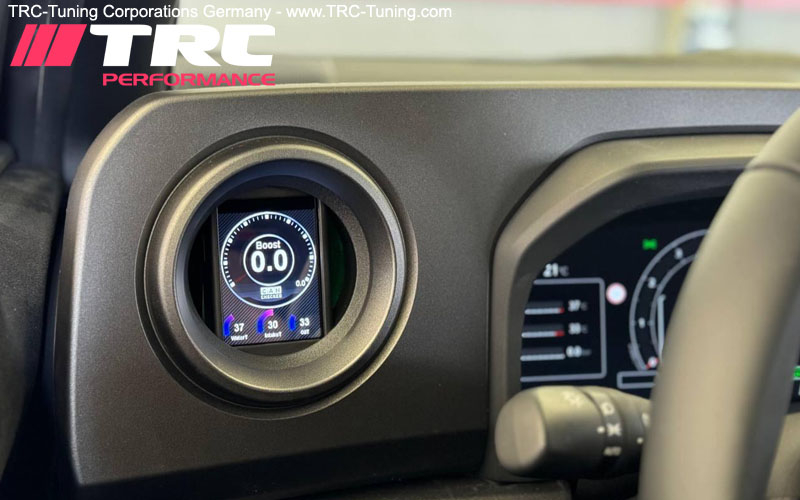

• CANchecked displays mit fahrzeugspzifischen Einbaurahmen sind präzisions gefertigt und fügen sich perfekt in den Innenraum Ihres Fahrzeugs ein, ohne dabei die Funktionalität der Lüftungsanlage Ihres Fahrzeugs zu behindern.

Erweiterbare Funktionalität

• 4 analoge und 2 digitale Eingänge ermöglichen die Überwachung von Sensoren und Geräten anderer Hersteller. Zukünftige Lizenzen, die sich in der Entwicklung befinden, werden die Integration von Haldex Allrad Steuerungen, Wasser-Methanol Einspritzanlagen und Ethanol-Kraftstoffsystemen ermöglichen.

Anpassbare Bildschirmdarstellungen

• CANchecked wird mit sechs vorinstallierten Dashboards geliefert. Insgesamt zehn Darstellungseiten können mithilfe der mitgelieferten Software und der Bibliothek mit Widgets angepasst werden.

Ihre Daten, so wie Sie es wünschen!

• CANchecked kann bis zu zehn Seiten anzeigen und hat Zugriff auf bis zu 64 Sensoren Ihres Fahrzeugs. Verwenden Sie den Touchscreen, um zwischen den einzelnen Seiten zu navigieren und auszuwählen, welchen Sensor Sie anzeigen möchten. Benötigen Sie mehr Anpassungsmöglichkeiten? Sie können Ihre Ansichten personalisieren, indem Sie die Grafiken, Sensoren und Widgets mit Hilfe der mitgelieferten DSS-Software individuell anpassen. Wir haben vorab bereits einige Beispiele auf Ihr CANchecked Display geladen, um Ihnen den Einstieg zu erleichtern.

CANchecked optionales Zubehör:

• Eine breite Palette von Sensoren, wie Öl- und Wassertemperatur, Ladedruck, Öl- und Kraftstoffdruck, usw...
• Haldex Steuerung (aktuell nur für die erste Generation von Haldex, z.B. Golf IV 4-Motion, Audi S3 (8L))
• EBC (Software für elektronische Ladedruckregelung)
• Serieller Adapter (VEMS + Ecumaster ohne CAN
• Weitere fahrzeugspezifische Integrationen
•

Lieferumfang

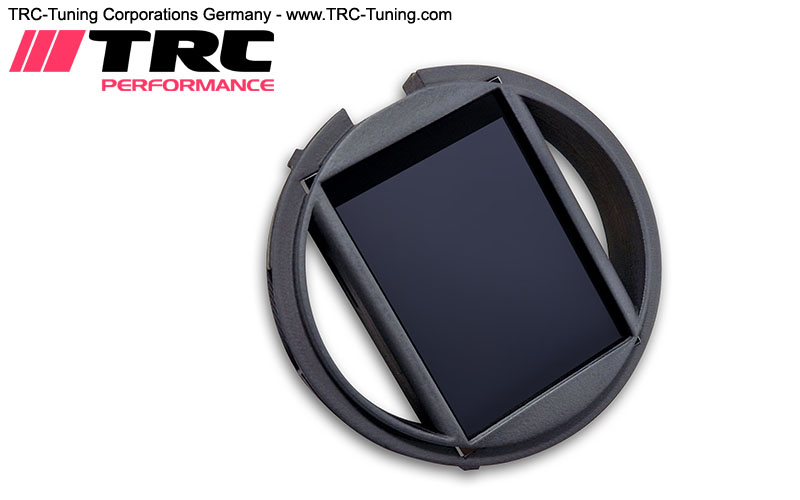

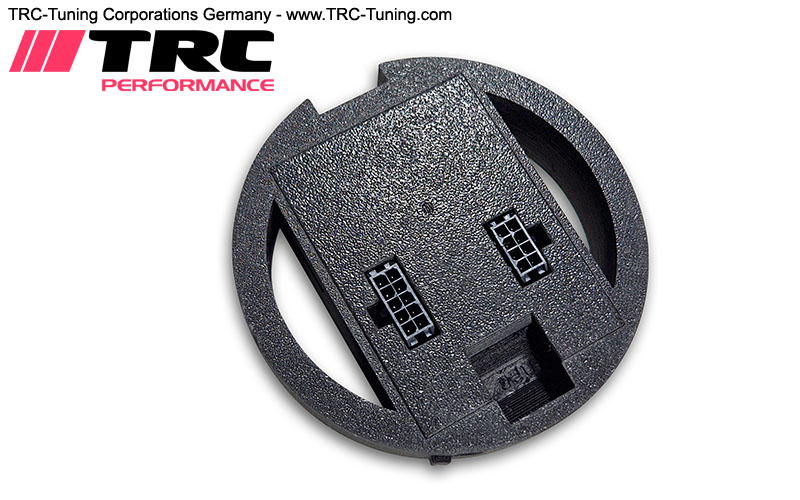

- fahrzeugspezifische Halterung / Einbaurahmen für Lüftungsgitter
- CANchecked 2.8 Zoll Display

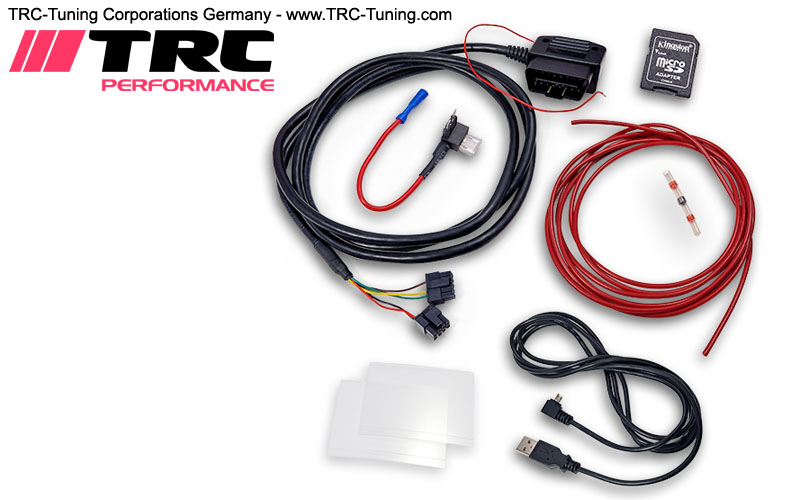

- Kabelsatz
- OBD 2 Adapter Kabel
- 8 GB Micro-SD Karte
- Micro-SD Karten Adpater
- Quickstart Guide


Das Display kann über die Website individuell konfiguriert werden. Der dbc-Konverter für das Can-Bus-Protokoll und der Online-Konfigurator für die Widgets, wobei diese auch über das Touch-Display eingestellt werden können.
Der Temperaturbereich der Anzeige beträgt -10°C bis 70°C.
Als Spannungsversorgung werden 12V benötigt, 5V oder 24V sind optional möglich.



FAQ

Wird das Display im Lüftungsschacht heiß?
Nein. Die Bildschirme sind immer vor Wärme geschützt, die durch die Lüftungsschlitze strömt.
Funktioniert die Lüftungsdüse auch mit installiertem Display?
Ja, das tut sie. Wir entwickeln ständig Entlüftungslösungen, bei denen der Luftstrom durch spezielle Tunnel weiterhin am Display vorbeiströmt.
Kann ich das Aussehen der Anzeige, der Einheiten und Skalen ändern?
Ja! Mit den verschiedenen Widget-Packs und der Möglichkeit, eigene Grafiken hochzuladen, können Sie Ihre Anzeige komplett individualisieren.
Kann ich analoge Eingänge verwenden?
Ja, es gibt 4 analoge Eingänge. So können Sie Drücke, Temperaturen, etc. ablesen. Wir können auch komplette Pakete für das, was Sie brauchen, zusammenstellen!
Auf welche ECU-Daten kann CANchecked zugreifen?
Standardmäßig liefern wir mit Ihrem Display eine vorgefertigte TRI-Datei aus. Alle Sensoren, die abgefragt werden, sind hier definiert, z.B.:

• Temperaturen: Abgastemperatur, Motorwassertemperatur, Öltemperatur, Ansaugtemperatur, Außentemperatur, Kraftstofftemperatur, DSG Öltemperatur
• Drücke: Ladedruck, Umgebungsdruck, Kraftstoffdruck, Vorförderpumpe Druck
• Lambda / Gemisch: Lambdawert, Einspritzzeitpunkt, Kurzzeit-Lambdaregelung, Langzeit-Lambdaregelungt
• Sonstiges: Drehzahl, Luftmasse (g/s), Fahrzeuggeschwindigkeit, Drosselklappenwinkel, Gesamtzündwinkel, Zündwinkelreduzierung pro Zylinder, N75-Impulsrate in%, Spannung an Klemme 30, Ölstand, Drehmoment, Getriebe...
• Wenn Werte fehlen, können sie leicht hinzugefügt werden.

Kann ich das Aussehen der Grafik der Ladedruckanzeige an mein Fahrzeug anpassen?
Sie können die CANchecked Display Setup Software verwenden, um Ihre eigenen Grafiken hochzuladen. Sie müssen das folgende Format haben:

• Bildtyp: 24bit BMP file (R8 G8 B8)
• Größen: Hintergrund: 320 pixels X 240 pixels, Ladedruckanzeige: 240 pixels X 240 pixels, Tachometer: 160 pixels X 160 pixels
