LHD CANchecked MFD28 Gen2 2.8" Daten-Display Toyota Corolla E21 (incl. GR Corolla)



Das fahrzeugspezifische CANchecked MFD28 Gen2 für deinen Toyota Corolla E210 - perfekt integriert und alle Daten immer im Blick

Das fahrzeugspezifische MFD28 Gen2 wandelt deine Lüftungsdüse in ein intelligentes Display mit Features, die du nicht mehr missen willst. Unsere Displays sind so konzipiert, dass sie von jedem eingebaut werden können. Für die meisten Modelle gibt es eine bebilderte Einbauanleitung, damit du dein Display auch ohne Werkstattbesuch einbauen kannst.



Hinweis: Dieses Display wird mit einem OBD II Adapterkabel (1,50m) geliefert. Somit ist der Einbau Plug and Play und alle OBD 2 Werte, die das Motorsteuergerät (ECU) ausgibt, werden angezeigt.
Die CANchecked OBD2 Anzeigen funktionieren für eine Vielzahl von Fahrzeugen und Motoren mit OBD 2. Sollte Ihr OBD2 Modell nicht funktionieren oder keine korrekten Werte anzeigen, dann ist Ihr Fahrzeug OBD2 Protokoll noch nicht implementiert. Aber innerhalb von zwei Arbeitstagen kann CANchecked die korrekte .tri Datei für Ihren Motor/Automodell hinzufügen. Kontaktieren Sie uns für weitere Informationen.


Die brandneue zweite Generation (GEN 2) der CANchecked-Displays bietet

• Verbesserte Grafik mit besserem Anti-Aliasing
• Wischen (swipen) statt Tippen
• Die Widgets sind genauer einstellbar
• Neue Warnung-Popup Funktionen

Was ist CANchecked? CANchecked Displays, Messgeräte, Software und Sensoren ermöglichen die visuelle Darstellung wichtiger Motordaten, wie Öltemperatur, Ladedruck, Abgastemperatur etc. Dies kann entweder über OBD 2 (abhängig von den ECU-Werten) oder über zusätzliche analoge Sensoren erfolgen.

Features:
- 2.8 Zoll kapazitives Touch-Display mit Einbaurahmen
- OBD 2 Werte können angezeigt werden (Adapterkabel im Lieferumfang enthalten)
- 8GB SD Speicherkarte
- Bis zu 10 frei konfigurierbare Anzeigeseiten
- Anschluss über OBD2 Autoanschluss
- Zwei digitale und vier analoge Eingänge für 0 - 5V Sensoren (z.B. Öldruck, Kraftstoffdruck, Abgastemperatur (mit Adapter) und Ladedruck)
- Integrierter Schaltblitz
- Performance Meter (misst z.B. die Zeit von 100-200 km/h)
- Individuelle minimale und maximale Warnwerte
- Popup-Funktion bei Über- oder Unterschreitung von Warnwerten
- Bildschirmhelligkeit einstellbar

Views:
- 10 Seiten freie Konfiguration
- Bis zu 17 Widgets pro Seite
- 10 verschiedene Widgets (Digitalzahl, Balken, Geschwindigkeit, Einzelzeiger, Log, Tableswitch, Bild (von SD-Karte), Zahl, Kreisanzeige, Haldex)
- Widgets per Drag'n'Drop verschiebbar und größenveränderbar
- Abhängig von den Widgets sind Farbanpassung möglich


Als Alternative steht der Online-Konfigurator zur Verfügung. Hier können die Ansichten vorab erstellt und dann über die Exportfunktion auf die SD-Karte kopiert werden.

Performance Monitor

• Die Hochgeschwindigkeits CAN-Integration ermöglicht Ihnen den Zugriff auf bis zu 128 Fahrzeugsensoren, die Sie in Echtzeit anzeigen können. Über den 2.8"-Touchscreen können Sie Sensoren im Handumdrehen austauschen und mit der DSS-Software benutzerdefinierte Bereiche und Warnmeldungen einrichten.

Diagnose Funktion

• Wischen Sie von einer beliebigen Seite nach unten, um den Fehlerspeicher sofort zu diagnostizieren. CANchecked kann Codes für Motor, ABS, Getriebe, ESP, TPMS und andere Systeme lesen, diagnostizieren und löschen.

Daten Loggen

• Einfacher Zugriff auf das Protokoll bei Bedarf und Speicherung auf der internen SD-Karte.

Plug & Play Installation

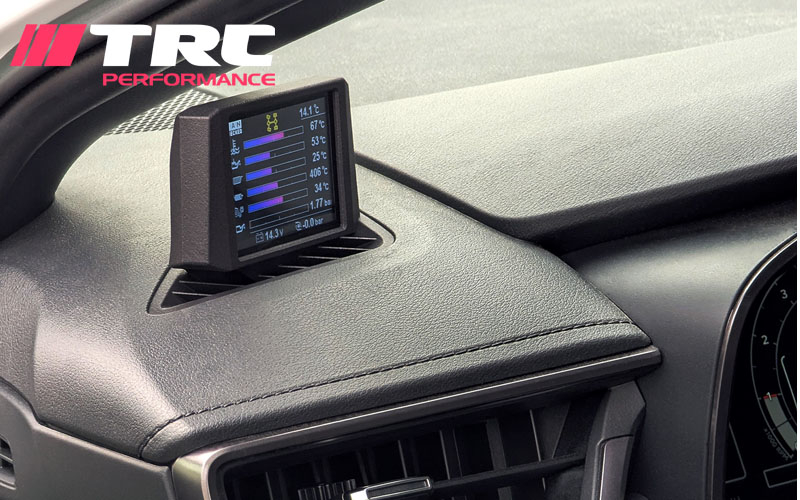

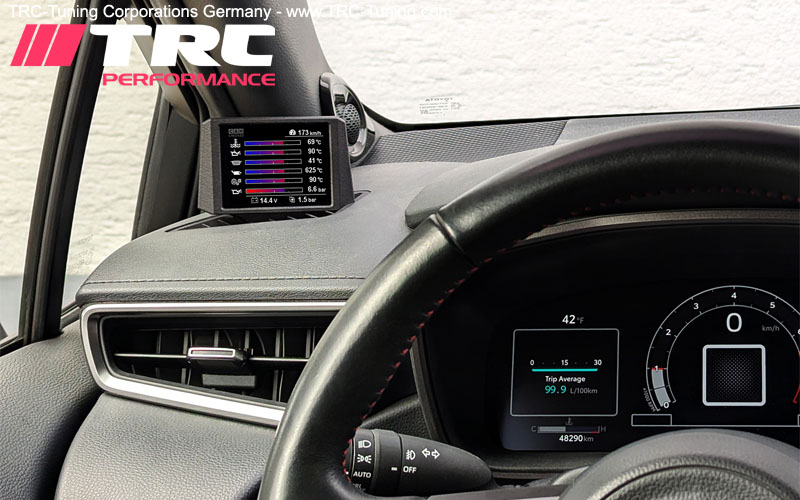

• CANchecked displays mit fahrzeugspezifischen Einbaurahmen sind präzisions gefertigt und fügen sich perfekt in den Innenraum Ihres Fahrzeugs ein, ohne dabei die Funktionalität der Lüftungsanlage Ihres Fahrzeugs zu behindern.

Erweiterbare Funktionalität

• 4 analoge und 2 digitale Eingänge ermöglichen die Überwachung von Sensoren und Geräten anderer Hersteller. Zukünftige Lizenzen, die sich in der Entwicklung befinden, werden die Integration von Haldex Allrad Steuerungen, Wasser-Methanol Einspritzanlagen und Ethanol-Kraftstoffsystemen ermöglichen.

Anpassbare Bildschirmdarstellungen

• CANchecked wird mit sechs vorinstallierten Dashboards geliefert. Insgesamt zehn Darstellungseiten können mithilfe der mitgelieferten Software und der Bibliothek mit Widgets angepasst werden.

Ihre Daten, so wie Sie es wünschen!

• CANchecked kann bis zu zehn Seiten anzeigen und hat Zugriff auf bis zu 128 Sensoren Ihres Fahrzeugs. Verwenden Sie den Touchscreen, um zwischen den einzelnen Seiten zu navigieren und auszuwählen, welchen Sensor Sie anzeigen möchten. Benötigen Sie mehr Anpassungsmöglichkeiten? Sie können Ihre Ansichten personalisieren, indem Sie die Grafiken, Sensoren und Widgets mit Hilfe der mitgelieferten DSS-Software individuell anpassen. Wir haben vorab bereits einige Beispiele auf Ihr CANchecked Display geladen, um Ihnen den Einstieg zu erleichtern.

CANchecked optionales Zubehör:

• Eine breite Palette von Sensoren, wie Öl- und Wassertemperatur, Ladedruck, Öl- und Kraftstoffdruck, usw...
• Haldex Steuerung für GEN 1 und GEN 2 optional erhältlich
• Serieller Adapter (VEMS + Ecumaster ohne CAN
• Weitere fahrzeugspezifische Integrationen/li>

Lieferumfang
- fahrzeugspezifische Halterung / Einbaurahmen für Lüftungsgitter
- CANchecked 2.8 Zoll Display
- Kabelsatz
- OBD 2 Adapter Kabel
- 8 GB Micro-SD Karte
- Micro-SD Karten Adpater
- Quickstart Guide


Das Display kann über die Website individuell konfiguriert werden. Der dbc-Konverter für das Can-Bus-Protokoll und der Online-Konfigurator für die Widgets, wobei diese auch über das Touch-Display eingestellt werden können.
Der Temperaturbereich der Anzeige beträgt -10°C bis 70°C.
Als Spannungsversorgung werden 12V benötigt, 5V oder 24V sind optional möglich.
